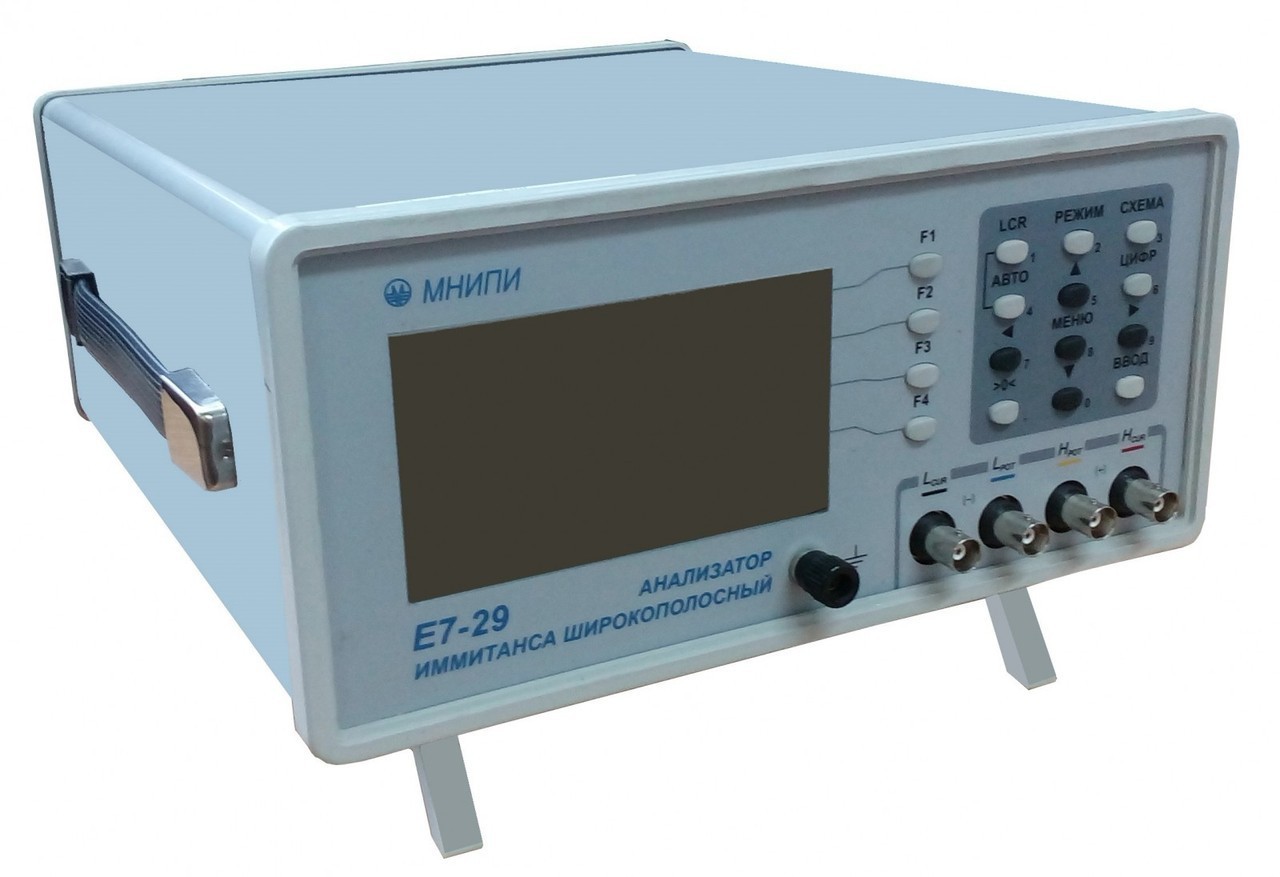

Е7-29 — анализатор иммитанса

Е7-29 — анализатор иммитанса
Артикул: 714064
Модель: Е7-29
Гарантия: 24 месяца
Госреестр РФ: 73523-18
Поверка: уточняйте у менеджера
Бренд: МНИПИ
Цена:
474 000 Р
Доступен для заказа
Добавить к сравнению

Назначение анализатора иммитанса Е7-29:

Анализатор иммитанса широкополосный Е7-29 предназначен для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) с базовой погрешностью 0.2% в диапазоне частот от 50 кГц до 15 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях.

Особенности анализатора иммитанса Е7-29:

  • Интерфейс USB 2.0;
  • Портативное питание;
  • Жесткие условия эксплуатации.

Параметры измеряемые анализатором иммитанса Е7-29:

  • Lp, Ls - индуктивность в параллельной, последовательной схеме замещения;
  • Сp, Cs - емкость в параллельной, последовательной схеме замещения;
  • Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения;
  • Х - реактивное сопротивление в последовательной схеме замещения;
  • G - активная проводимость в параллельной схеме замещения;
  • В - реактивная проводимость в параллельной схеме замещения;
  • tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь);
  • Q - добротность;
  • |Z| - модуль комплексного сопротивления;
  • |Y|- модуль комплексной проводимости;
  • δ - угол фазового сдвига комплексного сопротивления.
  • Технические характеристики анализатора иммитанса Е7-29:

    Параметр Значение
    Диапазоны измеряемых величин
    Диапазон частот 50 кГц - 15 МГц
    Уровень измерительного сигнала 40 мВ - 1 В
    Напряжение смещения 0 - 40 В
    Емкость Cs Cp (10-15...10-4) Ф
    Индуктивность Ls Lp (10-9...102) Гн
    Активное cопротивление Rs Rp (10-2...106) Ом
    Проводимость (10-4...4) См
    Добротность, фактор потерь 10-4...104
    Угол фазового сдвига комплексного сопротивления +0.001°...+90°
    Общие характеристики
    Интерфейс USB 2.0
    Формат индкации 5 десятичных разрядов
    Габаритные размеры 225x110x35 мм
    Масса 5 кг
  •
  • Комплект поставки Е7-29

    Наименование Количество
    1 Анализатор иммитанса Е7-29 1
    2 Руководство по эксплуатации 1
