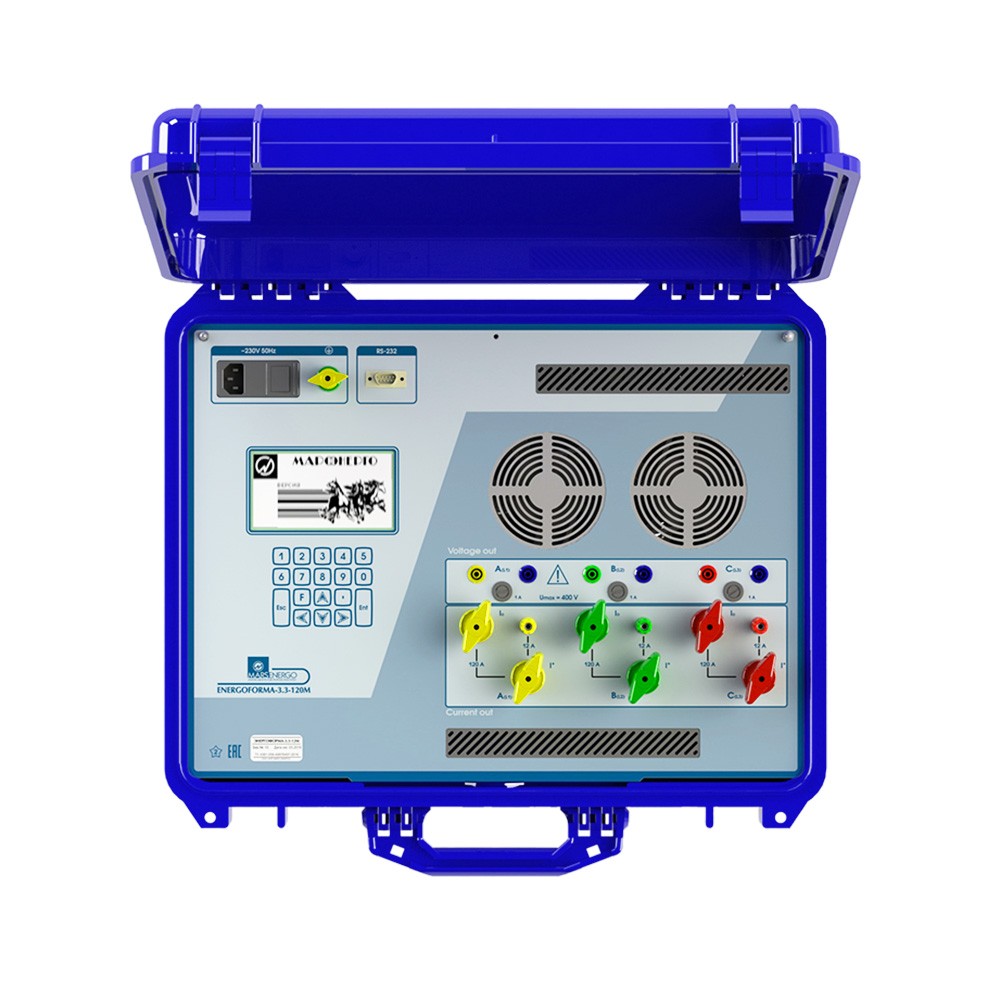

Энергоформа 3.3-120М источник переменного тока и напряжения трехфазный программируемый

Энергоформа 3.3-120М источник переменного тока и напряжения трехфазный программируемый
Артикул: ep-1765-27409
Гарантия: 18 мес.
Бренд: Марс-Энерго
Цена:
2 100 000 Р
Доступен для заказа
Добавить к сравнению

Назначение источника переменного тока и напряжения трехфазного программируемого Энергоформа 3.3-120М:

Переносной источник фиктивной мощности, переменного тока и напряжения трехфазный программируемый Энергоформа 3.3-120М осуществляет формирование трехфазной или однофазной системы токов и напряжений в соответствии с программируемой цифровой моделью сигнала при поверке СИ электроэнергии.

Источник в составе установки УППУ-МЭ адаптирован для поверки интеллектуальных счетчиков электроэнергии, выпускаемых в соответствии с ФЗ № 522-ФЗ от 27.12.2018 и ПП РФ № 890 от 19.06.2020.

Применяется для комплектации переносных поверочных установок серии УППУ-МЭ совместно с эталонными приборами Энергомонитор 3.3Т1 и Энергомонитор 3.1КМ, предназначенных для поверки:

  • классических и интеллектуальных счетчиков электроэнергии (1-фазных и 3-фазных) с функцией измерения ПКЭ в соответствии с ГОСТ 32144, СТО 34.01-5.1-006-2019;
  • электроизмерительных приборов, в том числе бортовых с Fном = 400 Гц;
  • анализаторов ПКЭ (класс А, класс S) в соответствии с ГОСТ 32144;
  • измерительных преобразователей.

Технические характеристики источника переменного тока и напряжения трехфазного программируемого Энергоформа 3.3-120М:

Параметр Диапазон установки выходного значения по каждой фазе Дискретность установки
Напряжение 3 ... 480 В 1 мВ
Ток 0.001 ... 120 А 0.1 мА
Частота первой гармоники 40 ... 450 Гц 0.01 Гц
Значения фазовых сдвигов между токами и напряжениями для всех фаз –179.99° ... +180.00° 0.01°
Нестабильность мощности, не более 0.05 %/мин -
Выходная мощность:
источника тока, В·А
напряжения, В·А
60
30		 -
Параметр Значение
Потребляемая мощность по цепи переменного тока не более 600 ВА
Диапазон рабочих температур от +10 до +35 °С
Габариты (Д×Ш×В) 555 × 430 × 220 мм
Масса не более 18 кг

Преимущества нового источника переменного тока и напряжения трехфазного программируемого Энергоформа 3.3-120М по сравнению с предыдущей моделью:

Параметр Значение
Энергоформа 3.3-100 Энергоформа 3.3-120М
Генерируемый ток до 120 А до 120 А
Генерируемое напряжение фазное до 268 В до 480 В
Генерируемые гармоники до 50-й до 50-й
Выходная мощность на каждую фазу тока 180 В·А – при значении силы выходного тока от 11 до 120 А;
5 В·А – при значении силы выходного тока от 0,001 до 10,9 А		 60 В·А на всем диапазоне тока
Выходная мощность на каждую фазу напряжения 10 В·А 30 В·А
Частота основной гармоники от 45 до 70 Гц от 40 до 450 Гц
Габаритные размеры ДхШхВ 546 × 423 × 250 мм 555х430х220 мм
Масса 20 кг 18 кг

Комплект поставки Энергоформа 3.3-120М

№ Наименование Количество
1 Источник переменного тока и напряжения трехфазный программируемый Энергоформа 3.3-120М 1
2 Кабель питания 1
3 Инструкция по эксплуатации 1
4 Паспорт 1
5 Упаковка 1
6 Кабель для связи по интерфейсу RS-232 1
7 Программное обеспечение «Энергоформа» (флэш-диск) 1
8 Комплект измерительных кабелей 1
9 Переходник USB-4RS232 1
10 Транспортная тара 1
