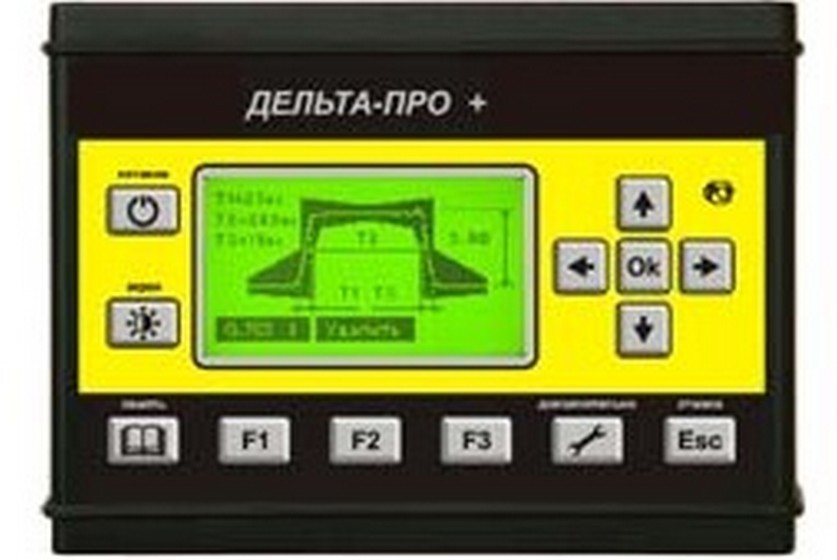

Дельта-ПРО+ VDSL — измеритель параметров кабельных линий с анализатором потока E1 – для DSL/Е1 магистралей

Измеритель параметров кабельных линий Дельта-ПРО+ предназначен для измерения в полевых и стационарных условиях параметров симметричных кабелей связи и проведения анализа сигналов на контрольных выходах оборудования цифровых систем передачи.

В состав Дельта-ПРО+ входит импульсный рефлектометр, который обеспечивает визуальное определение неисправностей кабеля и расстояния до них.

Амплитудно-частотные измерения:

• Рабочее затухание сигнала (INSERTION LOSS);
• Переходное влияние на дальнем конце (FEXT).
• Переходное влияние на ближнем конце (NEXT).
• Затухание асимметрии (LONGITUDINAL BALANCE);
• Возвратные потери (RETURN LOSS);
• Оценка скоростного потенциала линии;
• Шум (NOISE).

Тестирование цифрового потока Е1:

• Контроль и диагностика основных цифровых каналов и структуры первичного цифрового потока Е1 (рекомендация G.704 ITU-T):
  • Счет числа ошибок в структурированном и неструктурированном потоках, вычисление коэффициентов ошибок
  • Обнаружение и индикацию аварийных состояний
  • Формирование тестовых сигналов, имитация аварий и вставка ошибок.
• Проверка формы сигнала цифрового потока Е1 на соответствие маске (рекомендация G.703 ITU-T).

Специальные функции измерителя Дельта-ПРО+ VDSL:

• Оценка длины кабеля;
• Маски xDSL;
• Осциллограммы исследуемых сигналов;
• Запись и чтение измерений в цифровом и графическом формате;
• Передача протокола измерений на компьютер (ИК-порт).

Прибор рекомендуется применять при строительстве, установке, эксплуатации и ремонте систем цифрового уплотнения xDSL (ADSL/ADSL2/ADSL2+/SHDSL/SHDSL.bis), линейных трактов субпервичных и первичных цифровых систем передачи, а также для проверки строительных длин кабелей на заводе-изготовителе.

Легкий герметичный корпус из алюминиевого профиля 170х170х90 мм. Вес 1,5 кг. 4 сменных аккумулятора Ni-MH, AA, 1,2 В* 2,3 АЧ на 5 часов непрерывной работы.

Может работать отдельно и в комплекте с Генератором Дельта. Прост в управлении

Частотные измерения:

Измеритель частотных параметров кабельных линий функционально состоит из генератора, приемника и комплекта измерительных проводов.

Генератор:

Генератор формирует на нагрузке 120 ± 6 Ом измерительный сигнал с параметрами, перечисленными в таблицах:

Общие технические характеристики генератора

Технические характеристики генератора в режиме xDSL

(*) Пользователь может изменять список опорных частот путем добавления новых частот.

Характеристики генератора в режиме анализатора потока Е1

Приёмник:

Приемник обеспечивает технические характеристики, приведенные в таблицах:

Общие технические характеристики приёмника

Технические характеристики приемника в режиме xDSL

(**) Пользователь может добавлять опорные частоты или произвольно менять частоту приемника. Метрологические характеристики гарантируются на опорных частотах.

Технические характеристики приемника в режиме измерения спектра внешних помех «ШУМ»

Технические характеристики приемника в режиме анализатора потока Е1

Рефлектометр:

Общие характеристики:

Комплект поставки Дельта-ПРО+ VDSL
