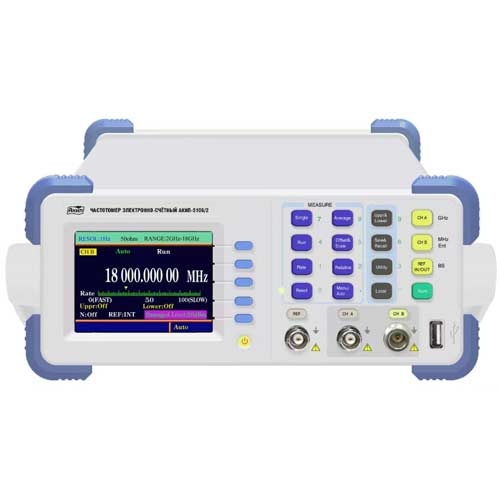

АКИП-5106/1 — частотомер

АКИП-5106/1 — частотомер
Артикул: 786008
Модель: АКИП-5106/1
Бренд: АКИП
Цена:
569 796 Р
Доступен для заказа
Добавить к сравнению

Особенности частотомера АКИП-5106/1:

  • Двухканальный СВЧ частотомер;
  • Вход канала 1 («А»): 10 Гц…3,2 ГГц;
  • Вход канала 2 («В»): 2…12,4 ГГц;
  • Измерение частоты, математическая обработка данных (множитель + смещение), относительные измерения (rel), усреднение (2…100);
  • Погрешность опорного генератора: ± 1х10-7 (опция: < 5×10-8 в год);
  • Автоматический допусковый контроль (компарирование);
  • Высокое разрешение (9 разрядов/ секунда);
  • Порт USB на передней панели (host);
  • Память: 9 профилей настроек (запись/ вызов);
  • Цветной графически ЖКИ (QVGA);
  • Интерфейс: USB (2), RS-232C;
  • Опция: GPIB
Параметр Значение
Канал 1 ("А")*
Диапазон частот 10 Гц – 80 МГц;
60 МГц - 3,2 ГГц
Разрешение 1 Гц, 10Гц, 100 Гц, 1 кГц, 100 кГц – выбору
Входное сопротивление 1 МОм, 50 Ом
Чувствительность 25 мВ (диап.f 25 мВ (диап.f < 3 ГГц);
40 мВ (диап.f > 3ГГц);
50 мВ (диап.f 50…80 МГц)
Максимальное входное напряжение 1 Вскз (+13 дБм)
Защита входа
Связь по входу AC (закрытый вход)
Фильтр НЧ Подавление в полосе до 100 кГц (отключаемый)
Входной коннектор BNC тип
*- канал 1 («A») применим для входных сигналов с глубиной амплитудной модуляции ≤30%, по уровню АМ - огибающая должна соответствовать диапазону входной чувствительности.
Канал 2 ("B")
Диапазон частот** 2 …12,4 ГГц
Разрешение 1 Гц, 10Гц, 100 Гц, 1 кГц, 100 кГц – выбору
Входное сопротивление 50 Ом
Чувствительность ≤ -20 дБм (диап. 2…18 ГГц); ≤ -15 дБм (диап. 18…22 ГГц)
Максимальное входное напряжение +7 дБм
Защита входа +20 дБм
Связь по входу AC (закрытый вход)
Входной коннектор N тип
** - обеспечивается измерение частоты в диапазоне 500 МГц – 2 ГГц – без нормирования спецификаций.
Внутренний опорный генератор
Погрешность опорного генератора ± 1х10-7 (за 1 год)
Частота 10 МГц (синус)
Амплитуда 1 Вп-п
Общие характеристики
Разрядность индикатора Максимально 12
Разрешение по частоте 9 разрядов (время счета - секунда)
Тип индикатора Цветной графический ЖКИ (QVGA)
Интерфейс RS-232C, USB (2 - host/device)
Напряжение питания ~100-242 В; 50 / 60 Гц (40 ВА)
Габаритные размеры (ШхВхГ) 270 х 110 х 370 мм
Масса 2,5 кг
Наименование Количество
1 Частотомер АКИП-5106/1 1
2 Шнур питания 1
3 Измерительный кабель 2
4 Кабель RS232 1
5 Руководство по эксплуатации на CD 1
