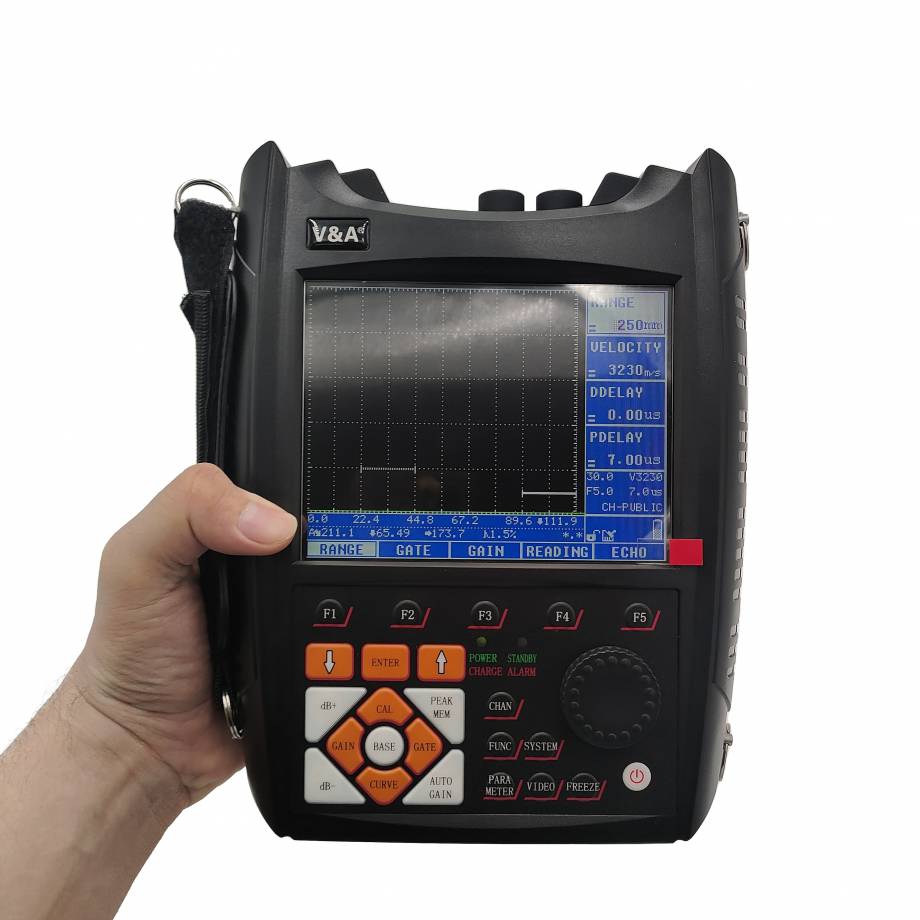

VA-UD01 Ультразвуковой дефектоскоп

Позволяет обнаруживать различные внутренние дефекты, нарушения однородности изделий и конструкций, измерять толщину стенок с односторонним доступом к объектам контроля, проводить контроль качества сварных соединений.

Для наглядности прибор позволяет отображать сигнал в виде B-скана и проводить полный документальный контроль сохраняя результаты измерений в собственную память, с последующим переносом данных на персональный компьютер.

Назначение:

• поиск внутренних дефектов в материале (нарушение однородности и сплошности, трещины, коррозия, расслоения и пр.)
• контроль качества сварных швов
• измерение толщины изделия.

Технические характеристики:

— Диапазон контроля: 0–9999 мм
— Скорость: 1000–9999 м/с
— Количество сохраняемых каналов:10
— Количество сохраняемых осциллограмм сигналов: 100
— Количество сохраняемых записей: 10 записей продолжительностью 5 мин
— Усиление: 0–110 дБ
— Задержка отображения: от -15 до +3400 мкс

— Задержка преобразователя: 0–1000 мкс
— Частота: 0,2–15 МГц
— Уровень шума: ≤ 10%
—  Демпфирование преобразователя: 50 Ом, 75 Ом, 150 Ом , 500 Ом
— Частота повторного срабатывания преобразователя
— Автоматически регулируемая низкая, автоматически регулируемая средняя, автоматически регулируемая высокая, 5–1000 Гц
— Чувствительность: > 62 дБ (глубина: 200 мм, плоскодонный отражатель Ф2)

— Разрешающая способность: > 40 дБ
— Отбраковка по линейности: 0–80% (цифровая отбраковка)
— Погрешность линейности по вертикали: ≤ 3%
— Погрешность линейности по горизонтали: ≤ 0,1%
— Динамический диапазон: ≥ 32 дБ
— Энергия импульса: Фиксированная
— Длительность импульса: 50–1000 нс
— Оперативная память: 1 Гб
— Температура окружающей среды: от +15 до +25°С
— Относительная влажность окружающей среды, % не более 80
— Время работы: ≥ 20 часов

Варианты электропитания
Предусмотрено два варианта электропитания прибора: внешнее зарядное устройство и специализированная литий-ионная аккумуляторная батарея емкостью 7200 мАч.

Комплектация:

— Кейс для переноски,

— Цифровой дефектоскоп

— Предохранительный чехол

— Руководство по эксплуатации(электронный вид)

— Соединительный провод с разъемом типа Mini USB

— Внешнее зарядное устройство

— Кабель для подключения преобразователя

— Емкость для контактной жидкости

— Наклонный преобразователь, 9х9, К2, 2,5МГц

— Прямой преобразователь, диаметр 20, 2,5 МГц

— Комплект ремней

— USB - накопитель с программным обеспечением для ПК
